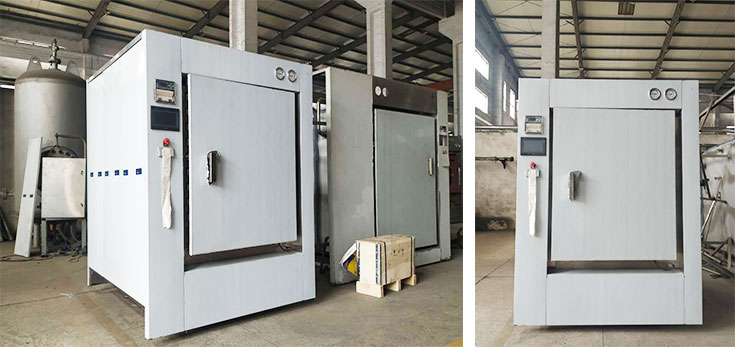

MZG-型脈動真空干燥機

一、產品概述
脈動真空干燥機利用真空系統抽氣抽濕，使內腔形成真空狀態，降低水的沸點，加快干燥的速度。脈沖式真空干燥機屬于靜態真空類干燥設備，物料裝在烘盤內放置方形真空干燥機內部的層板上，層板內通入熱媒，熱媒的熱量通過烘盤傳遞給物料而干燥。該設備由烘盤、托架層板、箱體、真空系統、供熱系統、脈沖次泡系統、監控系統、閥門管道組成。
二、產品優勢
1、大大提高干燥效率，縮短干燥時間75%以上
2、相比干燥箱節能200%以上
3、同樣產能下需求設備更少，節約廠房位置。
4、產品均勻性好，干燥后的產品品質和顏色好
5、干燥后的成品呈蜂窩狀
6、高壓氣體脈沖次泡工藝 三、干燥數據解析
1、平板水溫60℃；烘箱真空度4000PA--8000pa
2、4000PA-8000PA   水的沸點在28--41℃
3、水的汽化潛熱值為 2432.2--2402.3kj/kg
4、48盤水泵2.2kw離心泵  流量11700L  揚程28M
5、烘盤尺寸：550*420mm高60mm，裝料20-25mm。物料比重1.3左右，固含量25-40%及每盤干燥后物料1.5-2.4kg 水的含量3.6-4.5kg
6、48盤產量在72-115.2kg  蒸發水172-216kg
7 、平板含水不超過加熱水箱1/3
    48盤平板含水18L/塊及總含水 144L；水箱440L  20℃加熱至80℃需110880kj要想預熱在1h  至少要30.8kw
8、檢驗數據
48盤：每小時蒸發量：216kg*5h=43.2kg/h
汽化潛熱：43.2kg/h*2432.2kj/kg=105071kj/h及29.2kw
熱媒：11000KG*60%*4.2KJ/KG·℃=27720kj/℃
熱媒下降3.8℃，平板均勻性滿足±3℃
加熱功率應為36kw
    48盤   空間3.2立方米   真空機組150L/s
    在4000pa下水蒸氣密度0.024kg/m3。每小時需要抽取
    1800m3的水蒸氣 真空機組要想滿足抽取速率的需求須加冷凝器減小真空機組的負荷；水冷機制冷量至少為36kw及10p水流量5m3/h 出水溫度5-30℃冷媒只需升溫5℃。冷凝器散熱面積3m2
